温度範囲: | -20℃~+150℃ | 湿度範囲: | 20%R.H.~98%R.H |
---|---|---|---|
時間を熱して下さい: | -70℃~+100℃ (60分の内で) | ダイムをおろして下さい: | +20℃~-80℃ (80分の内で) |
保証: | 1 年間 | アプリケーション: | 産業テスト |
ハイライト: | 温度および湿気の部屋,湿気および温度調整された部屋 |

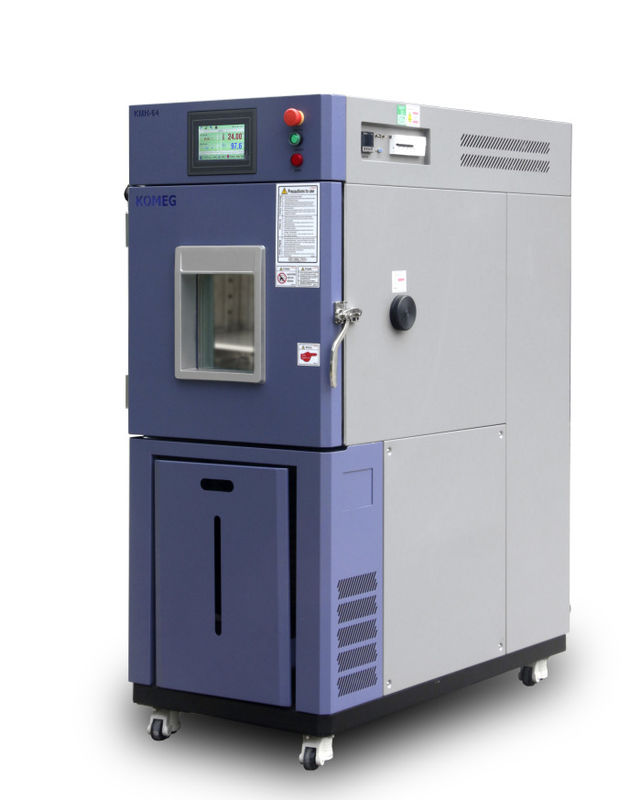

電子工学のための理性的な自動車部品の実験室の温度の湿気の部屋の高精度テスト
Ⅰ。商品の概要 | |||||||||||||||||||||||||||||||||||||||||||||
広範囲の複雑な自然環境を正確にシミュレートすることができ、信頼性に適しています 工業製品でテストします。 環境試験装置のGB5170.2.3.5.6-95標準要件を満たす 湿度条件下での電気および電子製品の基本パラメータの試験方法 低温、高温、そして一定の熱。 | |||||||||||||||||||||||||||||||||||||||||||||
Ⅱ。申し込み | |||||||||||||||||||||||||||||||||||||||||||||
電子、電気などの産業用機器の環境適合性および信頼性試験に適用可能 アプライアンス、バッテリー、プラスチック、食品、紙製品、自動車、金属、化学、建築材料、研究 機関、検査検疫所、大学など | |||||||||||||||||||||||||||||||||||||||||||||
Ⅲ。特長 | |||||||||||||||||||||||||||||||||||||||||||||
●GB-2423.1-89(IEC68-2-1)試験A:低温試験 ●GB-2423.2-89(IEC68-2-2)試験B:高温試験 ●GJB360.8-87(MIL-STD.202F)高温寿命試験 ●GJBl50.3(MIL-STD-810D)高温試験 ●GJBl50.4(MIL-STD-810D)低温試験 ●GB2423.3-93(IEC68-2-3)テストCa:定熱試験 ●GB2423.4-93(IEC68-2―30)試験Db:湿熱代替試験 ●GJBl50.9-93(MIL-STD-810D)湿熱試験 | |||||||||||||||||||||||||||||||||||||||||||||
省エネルギー | 一定を達成するために冷却能力を調整するためのバイパスモード 温湿度 | ||||||||||||||||||||||||||||||||||||||||||||
かんたん操作 | ※自社ブランドKOMEG KM-3166液晶タッチパネルを使用 PID制御パラメータ設定を持つコントローラ ※データ収集と記録のための柔軟なアプローチ | ||||||||||||||||||||||||||||||||||||||||||||
高い信頼性 | ※主要部品は輸入されており、耐用年数と高い信頼性を確保しています ※コンプレッサーの寿命を確保するための効率的なオイルセパレータ | ||||||||||||||||||||||||||||||||||||||||||||
Ⅳ。 主な 技術 パラメータ | |||||||||||||||||||||||||||||||||||||||||||||
1.部屋 | |||||||||||||||||||||||||||||||||||||||||||||
1.1ワークスペースボリューム | オプション | ||||||||||||||||||||||||||||||||||||||||||||
1.2外形サイズ | オプション | ||||||||||||||||||||||||||||||||||||||||||||
2.気温 | |||||||||||||||||||||||||||||||||||||||||||||
2.3温度範囲 | -20〜150℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.4温度偏差 | ±2.0℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.5温度定数 | ±0.5℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.6温度均一性 | ±2.0℃ | ||||||||||||||||||||||||||||||||||||||||||||
湿度 | |||||||||||||||||||||||||||||||||||||||||||||
3.1湿度範囲 | 20%RH〜98%RH | ||||||||||||||||||||||||||||||||||||||||||||
3.2制御範囲 | |||||||||||||||||||||||||||||||||||||||||||||
3.3湿度偏差 | ±3.0%RH(> 75%RH) ±5.0%RH(≦75%RH) | ||||||||||||||||||||||||||||||||||||||||||||
3.4湿度の均一性 | 3.0%RH(無負荷) | ||||||||||||||||||||||||||||||||||||||||||||
3.5湿度恒常性 | ±2.0%RH | ||||||||||||||||||||||||||||||||||||||||||||
Ⅴチャンバー構造 | |||||||||||||||||||||||||||||||||||||||||||||
全体構造とチャンバーは以下のように3つの部分から構成されていました。 断熱ボックス、独立した冷蔵ユニット、電気制御キャビネット | |||||||||||||||||||||||||||||||||||||||||||||
断熱ボックス | ※内壁材質:SUS304#艶消しステンレス鋼板 ※断熱材:硬質ポリウレタンフォーム断熱層+ガラス繊維。 | ||||||||||||||||||||||||||||||||||||||||||||
室内 | 暖房のワイヤーは低いで凝縮を防ぐために戸枠に取付けられていました 気温 | ||||||||||||||||||||||||||||||||||||||||||||
観察ウィンドウ | 観察窓付き、マルチ中空電気絶縁コーティングガラスは効果的に結露を防止 | ||||||||||||||||||||||||||||||||||||||||||||
ケーブルポート | 両側に1個ずつΦ50mm×2、ゴム栓とプラスチックカバーで | ||||||||||||||||||||||||||||||||||||||||||||
照明装置 | 観察窓に11W / AC220V * 1 | ||||||||||||||||||||||||||||||||||||||||||||
排水口 | 復水の排水に利用可能 | ||||||||||||||||||||||||||||||||||||||||||||
サンプルホルダー | 2層のステンレス鋼サンプルホルダー。 | ||||||||||||||||||||||||||||||||||||||||||||
可動キャスター | モバイルキャスター* 4(フットカップ付き) | ||||||||||||||||||||||||||||||||||||||||||||
電気制御ボックス | トータルパワーサーキットブレーカ、過熱保護。 | ||||||||||||||||||||||||||||||||||||||||||||
10.給水システム | ウォーターポンプ自動供給 | ||||||||||||||||||||||||||||||||||||||||||||
Ⅵ。空調システム | |||||||||||||||||||||||||||||||||||||||||||||
制御モード | 強制換気ループの設計、温度と湿度の調整 システム(BTHC) | ||||||||||||||||||||||||||||||||||||||||||||
エアコン装置 | 温度と湿度の均一性を確保するためのトップマウントディフューザー 長軸遠心ファン、蒸発器、ヒーター、加湿器を設置 エアコンボックス | ||||||||||||||||||||||||||||||||||||||||||||
3.暖房 | 良質のニッケルクロム合金ワイヤー電気ヒーター、 非接触制御モード(SRR) | ||||||||||||||||||||||||||||||||||||||||||||
4.冷却 | 正弦波パターンアルミニウムフィン付き銅管空気熱交換器 (空気冷却) | ||||||||||||||||||||||||||||||||||||||||||||
水道 | 内部給水モード | ||||||||||||||||||||||||||||||||||||||||||||
加湿器 | 盆地加熱加湿 ステンレスシースヒーター ヒーター制御:パルス幅変調などの非接触期間 SSR(ソリッドステートリレー) 水位調整装置、アンチドライユニットヒーター | ||||||||||||||||||||||||||||||||||||||||||||
7.コンプレッサー | ティカムサブランドコンプレッサー | ||||||||||||||||||||||||||||||||||||||||||||
8.絞り装置 | |||||||||||||||||||||||||||||||||||||||||||||
冷媒 | R404a冷媒の環境に優しい 高温 レベル | ||||||||||||||||||||||||||||||||||||||||||||
10.部品とそのブランド |
| ||||||||||||||||||||||||||||||||||||||||||||
冷凍技術 | ※窒素溶接、二段式ロータリーベーン式真空ポンプ、 内部冷却システムは清潔で信頼性があります。 ※凝縮水を確保するためにコンプレッサーの下部にあるウォータートレイ 部屋の後部でパイプを通して自由に排水してください。 | ||||||||||||||||||||||||||||||||||||||||||||
Ⅶ、制御システム | |||||||||||||||||||||||||||||||||||||||||||||
カーブ記録機能 | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2.コントローラー | PID制御を用いるKOMEGのブランドKM-3166 LCDのタッチ画面のコントローラー パラメータ設定 | ||||||||||||||||||||||||||||||||||||||||||||
3.ディスプレイ | 温度と湿度の設定(SV)実際の(PV)値は 直接表示 プログラムの実行は残りの数、段落、残りを表示することができます 時間とサイクル、実行時間表示 プログラム編集とグラフィックカーブ表示 固定またはプログラム運転状況表示 7インチTFTディスプレイ。 | ||||||||||||||||||||||||||||||||||||||||||||
4.決議 | 温度:+ 0.01℃。 湿度:+ 0.1%。 時間:1分 | ||||||||||||||||||||||||||||||||||||||||||||
設定範囲 | 温度は装置の働く温度に基づいて調節することができます (上限+ 5℃、下限-5℃) | ||||||||||||||||||||||||||||||||||||||||||||
運転モード | プログラム実行、常時実行、予約起動 | ||||||||||||||||||||||||||||||||||||||||||||
7.設定モード | タッチモード入力 | ||||||||||||||||||||||||||||||||||||||||||||
8.通信インターフェース | コンピューターに接続したときのデータ収集 監視および遠隔制御システムとして使用することができます 複数のマシンの同期制御が可能 | ||||||||||||||||||||||||||||||||||||||||||||
9. Uディスクメモリーカード | 利用できる1G-8G | ||||||||||||||||||||||||||||||||||||||||||||
10.データ収集 | バッテリー保護設定付きRAM、データ保存可能、最大 履歴データメモリの保存期間は90日(サンプリング時間が1分の場合) | ||||||||||||||||||||||||||||||||||||||||||||
11. メモリを オフにする | 電力回収モードは、ホットスタート、コールドスタート、ストップに設定できます。 | ||||||||||||||||||||||||||||||||||||||||||||
プリセット機能 | 起動時間は自由に設定することができ、回転時に機械が自動的に実行されます 電源オン | ||||||||||||||||||||||||||||||||||||||||||||
13.ソフトウェア環境 | Windows2000またはWindows XP | ||||||||||||||||||||||||||||||||||||||||||||
14.ネットワーク接続 | イーサネットに接続することができ、リモートコントロール機能、データ収集、同時に複数のマシンを制御することができます。 | ||||||||||||||||||||||||||||||||||||||||||||
15.機能 | 故障警報と取扱指示、電源保護、下限温度保護、タイマー機能(自動始動と自動 実行を停止します)、自己診断機能。 | ||||||||||||||||||||||||||||||||||||||||||||
III。 電気制御システム | |||||||||||||||||||||||||||||||||||||||||||||
1.配電 制御キャビネット | ※ 冷却ファン ※配電盤 ※検体ターミナル ※RS-485物理インタフェース(集中監視ソフトウェアを購入した場合) ※総漏電遮断器です。 | ||||||||||||||||||||||||||||||||||||||||||||
2.部品とそのブランド |
注:リストされている2つのオプションは、代替選択とバックアップの目的のためのものです。 | ||||||||||||||||||||||||||||||||||||||||||||
保護システム | 3.1冷却システム ※コンプレッサー過圧保護 ※コンプレッサーモーター過熱保護 ※コンプレッサーモーター過電流保護 ※コンデンサーファン過熱保護 3.2実験室 ※調整可能な過熱防止 ---過熱保護モード1 ※テストスペース温度ヒューズ---過熱保護モード2 ※全温度範囲にわたる空調チャンネル制限 ---過熱保護モード3 ※コントローラ設定温度過昇アラーム ---過熱保護モード4 ※ファンモーターが過熱している。 3.3その他 ※全電源位相シーケンスと位相損失保護。 ※漏れ防止 ※短絡保護をしてください。 | ||||||||||||||||||||||||||||||||||||||||||||
4.警報 | 上記の場合、機器は動作を停止し、可聴アラームを送信します。 保護は現われます、その間、欠陥、原因および解決はあります 画面に表示されます。 | ||||||||||||||||||||||||||||||||||||||||||||
IX。 インストール | |||||||||||||||||||||||||||||||||||||||||||||
1.電源 | ※AC380V±10%、50Hz±1Hz、3相4線+アース線 ※ 電源 ケーブルはコントロール ボックス内のエアスイッチに接続され ています ※総出力〜8 kW、10A; ※許容電圧:AC(1±10%)380V ※許容周波数:(1±1%)50Hz ※アース線の抵抗が4Ω以下 電源用TN-SモードまたはTTモード | ||||||||||||||||||||||||||||||||||||||||||||
給水 | ※加湿水:水または脱イオン水最大消費量: 7L / h ※ROシステムを使用する場合、給水要件は 水圧0.2MPa、管路DN10 最大消費量:7L / h。 水の流れ | ||||||||||||||||||||||||||||||||||||||||||||
3.周囲の環境 | 5〜35℃、湿度≦85%RH | ||||||||||||||||||||||||||||||||||||||||||||
4.大気質 | 高濃度の粉塵や腐食性ガスがない | ||||||||||||||||||||||||||||||||||||||||||||
5.インストール環境 | ※壁からチャンバーの両側と後部までの距離 800mm、正面に1500mm以上。 独立した力を提供する 配電用開閉装置および加湿用凝縮液ドレン、および外部 電源コネクタ装置が必要 ※地上レベル、換気の良い、不燃性、爆発性、腐食性ガス とほこり ※近くに強い電磁波はありません ※床ドレン付(冷蔵室から2メートル以内) ※会場フロア積載量:800kg / m 2以上 ※メンテナンススペースを確保してください | ||||||||||||||||||||||||||||||||||||||||||||
6.アース線 | 接地抵抗が4Ω以下で、接地ボルトが キャビネットの基盤。 | ||||||||||||||||||||||||||||||||||||||||||||
排水 | ハウジングの底部に設置された排水口 | ||||||||||||||||||||||||||||||||||||||||||||
8.ケーブルポート | φ50、φ80、φ100、φ120mmのケーブルポート、位置と番号は チャンバー本体構造の場合はユーザーの要求に応じてカスタマイズ 許可します。 | ||||||||||||||||||||||||||||||||||||||||||||
9.機器収納 | ※装置が動作しないときは、周囲温度が 0〜45℃以内に維持する ※周囲温度が0℃以下になると、水が残ります 装置は水道管が凍って壊れるのを避けるために排水されるべきです | ||||||||||||||||||||||||||||||||||||||||||||
10.集中モニタリング | 遠隔集中監視には、別のPCが必要です(Windows 2000 / XP) オペレーティングシステム、COMポートおよびUSBポート) 装備 RS-485 / RS-232コンバータと通信ケーブル25m。 | ||||||||||||||||||||||||||||||||||||||||||||
テクニカルドキュメンテーション | |||||||||||||||||||||||||||||||||||||||||||||
1.技術資料 | ※取扱説明書* 1 | ||||||||||||||||||||||||||||||||||||||||||||
